ZEPHIR

PUNTI SINGOLARI

• Isolamento termico esterno. Quando si lavora su una struttura con interposizione di uno strato isolante, bisogna lasciare uno spazio di almeno 2cm che permetta la ventilazione tra l’isolante e la guida di alluminio, per assicurare la rispondenza alle prescrizioni per i muri di tipo XIII.

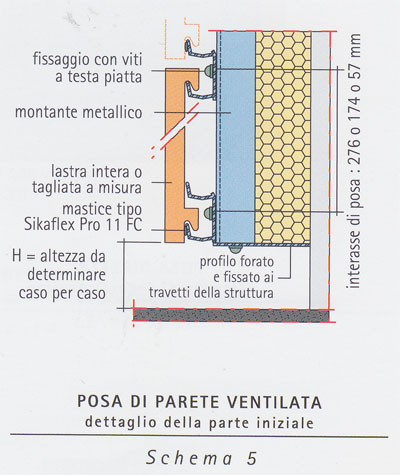

• Dettagli della parte inferiore: parte iniziale. Sotto il rivestimento riportato dovrà essere applicata una soglia metallica perforata che consenta la ventilazione della lama d’aria. Nella parte inferiore si raccomanda di iniziare la posa con uno Zephir intero. Tuttavia, in funzione del tracciamento, è possibile partire con uno Zephir frazionato (schema 4 e schema 5).

• Dettagli della parte superiore: parte finale. Nella parte superiore il sistema Zephir deve essere protetta da una guarnizione di tenuta per la copertura. L’ultimo elemento Zephir può essere intero o frazionato a seconda del tracciamento. L’aggancio si effettua fissando lo Zephir sul profilato di supporto tramite le barrette di aggancio superiori, o intermedie nel caso di Zephir frazionati (schema 6 e schema 7).

Angoli

La posa degli angoli convessi si effettua tramite assemblaggio di due Zephir. Questo tipo di assemblaggio necessita di un taglio in cantiere delle barrette di aggancio su circa 2cm dello Zephir di copertura. Al livello della copertura deve essere predisposto un giunto di 2mm. Per evitare le vibrazioni dovute al vento al livello dell’angolo è necessario applicare due punti di mastice Silkaflex 11 FC nella parte superiore e in quella inferiore del giunto di copertura. Gli angoli sono utilizzati trattando un profilo in lamiera o pvc a copertura dello spigolo ottenuto a giunzione delle 2 lastre.

Trattamento delle aperture

Di norma il trattamento delle giunzioni fra gli Zephir e gli infissi è garantito da strutture metalliche fissate sulla muratura o ai montanti della struttura secondaria che ricoprono o sporgono dal profilo dello Zephir.

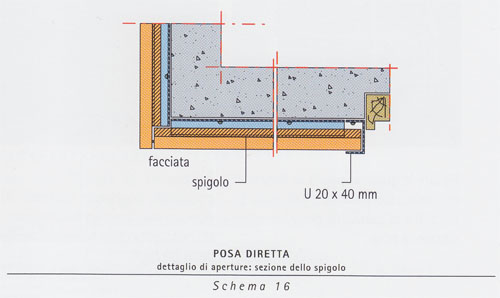

• Spigoli. Un profilo ad U 20x40, fissato sugli spigoli, accoglie la lastra tagliata inserita senza i profili posteriori e attaccata con adesivo tipo sikaflex pro 11 FC (schema 16).

• Architravi. Gli Zephir sono inizialmente posati seguendolo stesso procedimento per gli Zephir nella parte inferiore (iniziale).

• Davanzali. I davanzali si possono risolvere con un sistema metallico nel caso della parete ventilata con isolante, o con una lastra speciale della nostra azienda (30x30cm) (schemi 14 e schema 15).

Accessori vari (non forniti dalla nostra azienda)

• Profili metallici o in PVC per la realizzazione di guarnizioni e finiture varie.
• Bulloni, viti e prodotti simili, tasselli di fissaggio.
• Isolante termico, mastice.
• Squadre di fissaggio.
• Montanti in legno o metallo.
